高端铠甲型低损耗测试级毫米波电缆组件

1.85接口测试级毫米波电缆组件（电缆长度L,mm）
型号：1.85-J3506G/KJ/1.85-J3506G-L
连接器外导体材质及涂覆：不锈钢，钝化
连接器内导体材质及涂覆：铜合金，镀金
绝缘支撑材料：高性能绝缘材料
电缆型号：柔性CXN3506(HA220)等低损耗毫米波电缆
电缆要求：带一体铠甲保护
频率范围：DC-67 GHz
特性阻抗：50Ω
电压驻波比：≤1.3
总插损（连接器+电缆）：如典型值：
≤35.6dB@63.5 GHz，6000mm
≤12.2dB@63.5 GHz，2000mm
≤6.33dB@63.5 GHz，1000mm
相位一致性、幅度一致性、功率：测试级，无要求
使用环境要求：普通室内测试环境使用
两端接口要求：①1.85-J3506G  ②1.85-J3506G

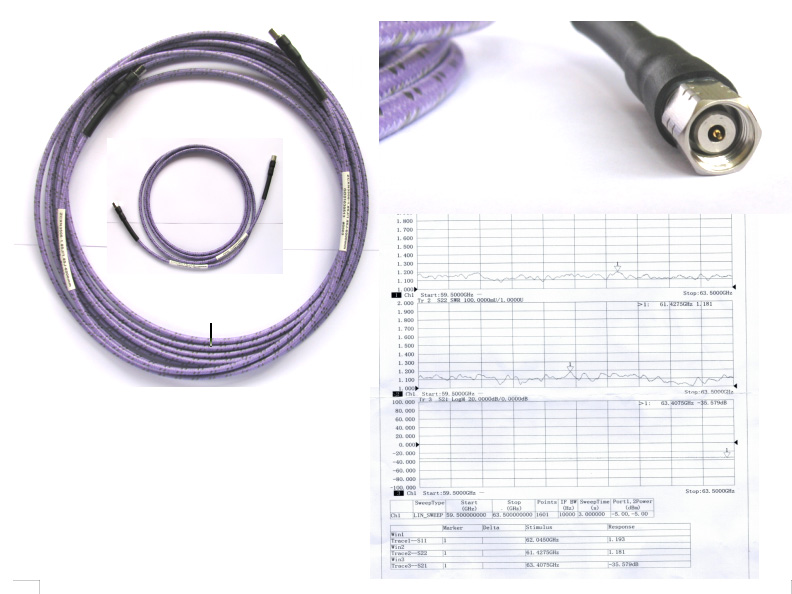

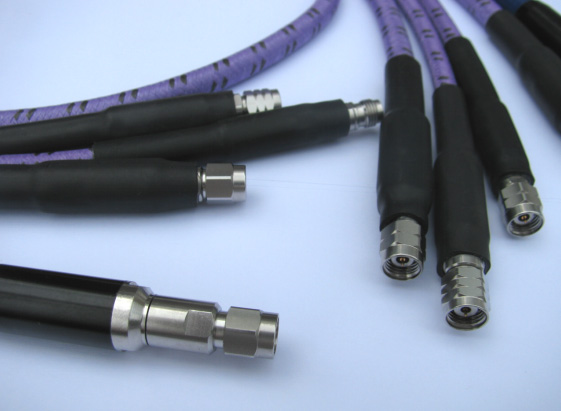

实物案例和测试指标数据截图


2.4接口测试级毫米波电缆组件（电缆长度L,mm）
型号：2.4-J3506G/KJ/2.4-J3506G-L
连接器外导体材质及涂覆：不锈钢，钝化
连接器内导体材质及涂覆：铜合金，镀金
绝缘支撑材料：高性能绝缘材料
电缆型号：柔性CXN3506(HA220)等低损耗毫米波电缆
电缆要求：带一体铠甲保护
频率范围：DC-50 GHz
特性阻抗：50Ω
电压驻波比：≤1.3
总插损（连接器+电缆）：如典型值：
≤24.0dB@45.5 GHz, 6000mm
≤4.0dB@45.5 GHz, 1000mm
相位一致性、幅度一致性、功率：测试级，无要求
使用环境要求：普通室内测试环境使用
两端接口要求：①2.4-J3506G  ②2.4-J3506G

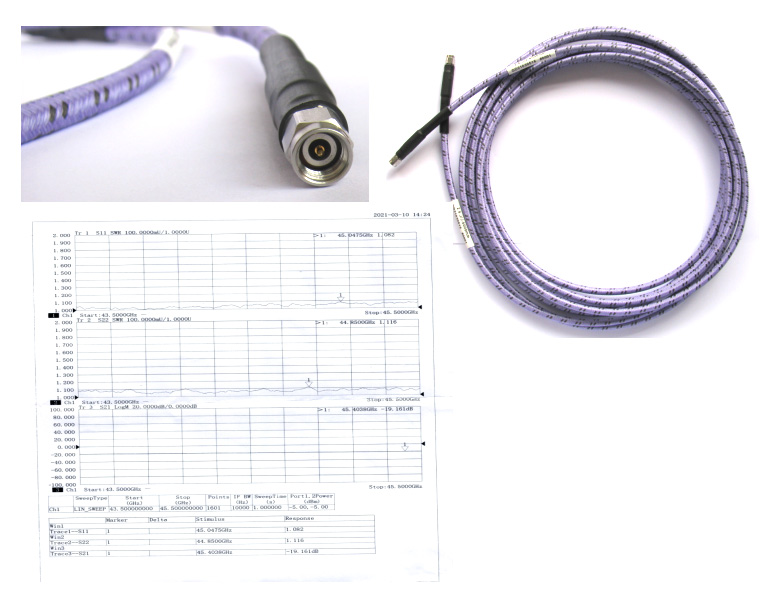

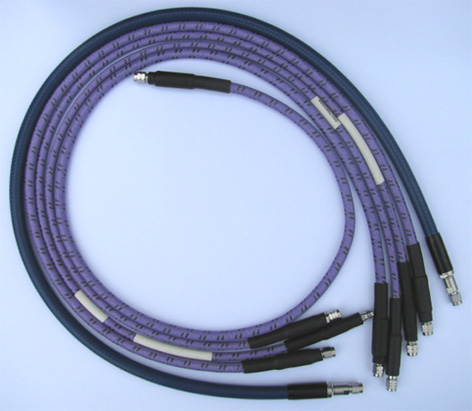

实物案例和测试指标数据截图

2.92接口测试级毫米波电缆组件（电缆长度L,mm）
型号：2.92-J3507G/KJ/2.92-J3507G-L
连接器外导体材质及涂覆：不锈钢，钝化
连接器内导体材质及涂覆：铜合金，镀金
绝缘支撑材料：高性能绝缘材料
电缆型号：柔性CXN3507(HA360)等低损耗毫米波电缆
电缆要求：带一体铠甲保护
频率范围：DC-40 GHz
特性阻抗：50Ω
电压驻波比：≤1.25
总插损（连接器+电缆）：如典型值：
≤11.2dB@21.2 GHz, 6000mm
≤2.09dB@21.2 GHz，1000mm
相位一致性、幅度一致性、功率：测试级，无要求
使用环境要求：普通室内测试环境使用
两端接口要求：①2.92-J3507G  ②2.92-J3507G

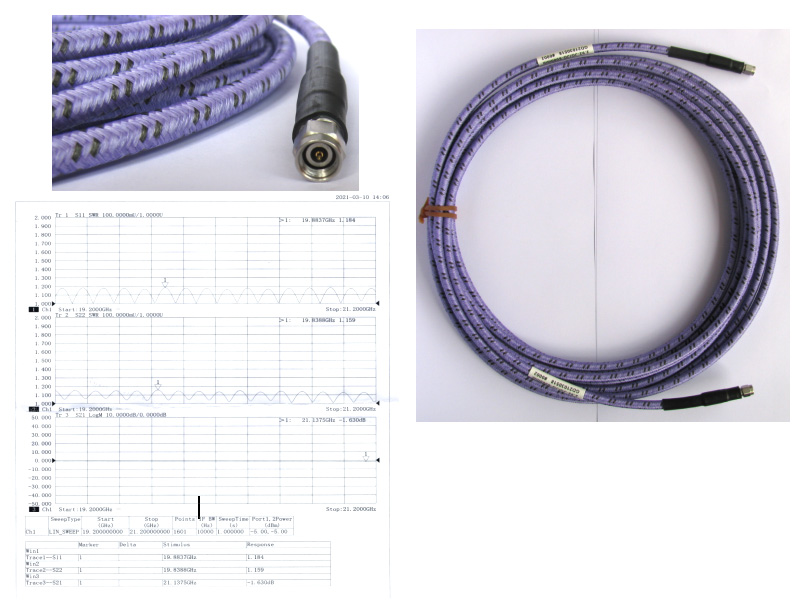

实物案例和测试指标数据截图
